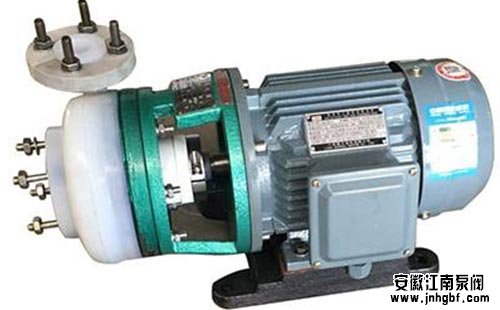

襯氟磁力泵，簡稱磁力泵。與屏蔽泵一樣，結構上只有靜密封沒有動密封。所以可以在輸送液體時無泄漏。用在石化系統輸送易燃、易爆、易揮發、有毒、有腐蝕及貴重液體等。 該泵類主體結構還是離心泵。但驅動則采用磁傳動原理。 電動機通過聯軸器和外磁鋼聯在一起。葉輪則與內磁鋼聯在一起。在內外磁鋼之間設有全密封的隔離套，將內外磁鋼完全分隔開，使內磁鋼處于介質之中。而電動機的軸通過磁鋼間的磁極的相吸直接帶動葉輪同步轉動。

　　推薦閱讀：《不銹鋼磁力泵結構特點圖對應型號詳解》

　　襯氟磁力泵主要構件是泵體、葉輪、內磁鋼、外磁鋼、隔離套、泵內軸、泵外軸以及滑動軸承、滾動軸承、聯軸器等組成。關鍵部件是“磁性聯軸器”。它是由內磁鋼、(含導環和包套)、外磁鋼(含導環)及隔離套組成。

　　襯氟磁力泵的材料選用對襯氟磁力泵效率和可靠性有重大影響：

　　材質使用：

　　1 、襯氟磁力泵通常使用防腐蝕、高強度的工程塑料、剛玉陶瓷、不銹鋼等做為制造材質，具有良好的防腐蝕性能，并可以使被傳輸的液體免受污染。如CQB系列襯氟磁力泵的觸碰被傳輸介質部分是由抗化學品的氟合金合金生產。氟合金合金由可熱塑加工的超高分子量聚全氟乙丙烯和一種以上其他塑料共混構成，可加人填料。如由超高分子量聚全氟乙丙烯和聚氟合金乙烯構成的塑料合金，前者占重量比為0.1%一9九、9%，后者占重量比為9九、9%一0.1%，使用干粉共磨或干粉濕法共磨的共混方法生產。用熱壓或冷壓燒結等方法加工成各種制品，克服了聚氟合金乙烯冷流和易變形缺點，可延長應用壽命。

　　2 、襯氟磁力泵的軸承是浸沒在傳輸液體中，并用傳輸液體潤滑和冷卻。國內較為常用的軸承多為石墨和增強塑料。石墨較為是浸漬石墨具有良好的自潤滑性、耐熱腐蝕、磨擦系數低、應用范疇很廣，但石墨較脆，強度也較低，對軸的彎曲和局部過載很敏感，應較為注意。以鋼為基體、多孔性青銅為中間層、塑料為表層層的三層復合軸承抗壓強度高、磨擦系數小、尺寸平穩，消音減震，近年來得到應用。

　　襯氟磁力泵運轉注意事項：

　　一、預防顆粒進入

　　(1)不可以有鐵磁雜質、顆粒進入磁力驅動驅動器和軸承磨擦副。

　　(2)傳輸易結晶或沉淀的液體后要及時沖洗【停泵后向泵腔內灌注清水，運作1min后排放干凈】，以切實保持滑動軸承的應用壽命 。

　　(3)傳輸含有固體顆粒的液體時，應在襯氟磁力泵流管入口處過濾。

　　二、預防退磁

　　(1)磁力驅動矩不可設計得過小。

　　(2)應在標準溫度工況下運轉，嚴禁液體溫度超標。可在襯氟磁力泵隔離套外表層裝設鉑電阻溫度傳感器檢查環隙區域的溫升，以便溫度超限時報警或停車。

　　三、預防干磨擦

　　(1】嚴禁空運轉。

　　(2】嚴禁液體抽空。

　　(3)在出口閥阻斷的狀況下，襯氟磁力泵連續運作時間不宜超出2min，預防磁力驅動驅動器溫度過高而失效。
